网关设备信息说明¶
TOP视图
- 更新日期：2023年8月21日
- 适用网关型号：VG-L4GRF80
指示灯说明¶
| 序号 | 指示灯 | 功能 | 说明 |
|---|---|---|---|
| 1 | RF | 无线收发指示灯 | 收到或者有无线数据发送时闪烁一下 |
| 2 | COM | 串行口收发指示灯 | RS485接口收到或者有串行数据发送时闪烁一下 |
| 3 | NET | 网络状态收发指示灯 | 网络连接状态指示灯 1. 熄灭：如果是以太网方式联网，则表示网线未连接，如果是4G方式联网，则表示4G未能正常连接基站，可能原因未插SIM卡或者SIM卡无效 2. 快闪(200ms周期)：硬件有故障，有损坏的可能 3. 慢闪(2S周期)：网络连接正常，但是未能正常连接指定的服务器 4. 慢闪(1S周期)：已识别到SIM卡或者网线已连接 5. 常亮：已连接指定服务器 |
| 4 | CH | 联网通道指示灯 | 联网通道指示灯 1. 常亮：通过以太网联网 2. 熄灭：通过4G通道联网 3. 以500毫秒周期翻转闪烁：正在自动选择可联网通道 |
| 5 | PWR | 电源灯 | 电源指示灯，以2秒周期翻转闪烁 |
外置接口说明¶
| 序号 | 接口 | 功能 | 说明 |
|---|---|---|---|
| 1 | ANT-RF | 无线天线 | SMA母座，一般为sub-G无线天线，比如433MHz频段天线或者470MHz频段天线 或者868MHz频段天线或者915MHz频段天线或者2.4GHz频段天线 |
| 2 | RST | 复位按键 | 复位按键 1. 短按：重启设备 2. 长按3秒以上：恢复出厂设置，并自动重启 |
| 3 | USB | USB-micro-C接口 | USB-micro-C接口 1. 可用于参数配置 2. 可用于固件升级 |
| 4 | SIM | SIM卡卡座 | 尺寸：中卡，可支持中国移动、中国联通以及中国电信 |
| 5 | ANT-4G | 4G通讯天线 | SMA母座 |
| 6 | DC-IN | 供电电源 | 电压12V，电流1A以上，类型：内径:2.5mm 外径:6mm |
| 7 | G RS485-A RS485-B |
RS485接口 | G：接地或悬空 RS485-A：接485总线的A RS485-B：接485总线的B |
| 8 | LAN | RJ45接口 | 以太网网线连接 |
一、基本信息¶
- 供电：直流电压12V，DC-005，内针2.0mm
- 支持 10/100M，全双工/半双工自适应以太网接口
- 支持TCP、MQTT工作模式
- 支持4G网络通讯，全网通，单卡单待
- 支持4G通讯和以太网通讯的自动选择功能
- 支持域名地址
- 支持lora无线通讯，单路
- 支持lora无线星型组网
- 可自动识别无线节点产品类型，自动上报传感器数据
- 支持无线数据透传
- 支持远程参数配置
- 支持远程固件升级
- 支持与透传模组进行组网通讯

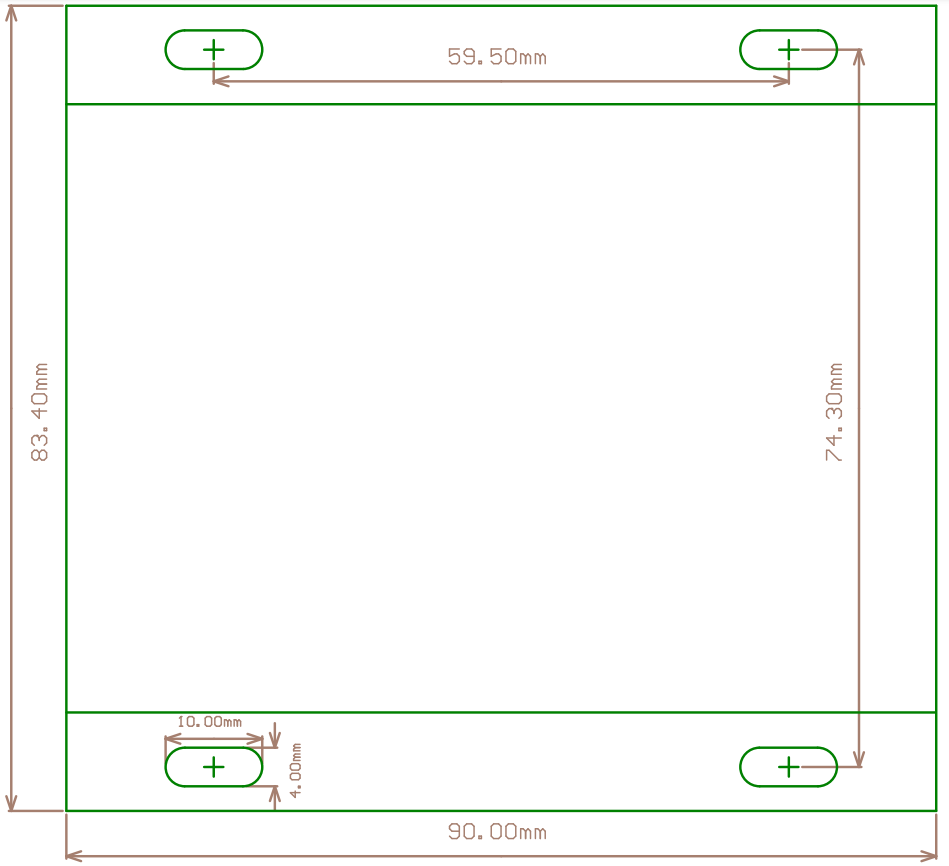

- 外壳：铝合金，螺丝孔4个，M3螺丝
- 尺寸：93 * 84 * 25mm
LORA无线 不同频段支持需要适配不同的无线模组
- 支持频段： 433MHz频段、470MHz频段、868MHz频段、915MHz频段
- 支持数据透传
- 星型组网
- 传感器数据收集
4G
- 支持频段： LTE-TDD:B34/B38/B39/B40/B41，LTE-FDD:B1/B3/B5/B8
- 数据：
LTE-TDD:
上下行配比2
最大 8Mbps (DL)/最大 2Mbps (UL)
上下行配比1
最大 6Mbps (DL)/最大 4Mbps (UL)
LTE-FDD:
最大 10Mbps (DL)/最大 5Mbps (UL)
- 全网通：支持运营商移动，联通，电信
以太网
- 支持10/100M自适应
RS485
- 支持MODbus协议
USB
- CDC虚拟串口
- 可用于网关参数配置
- 可用于网关固件升级
